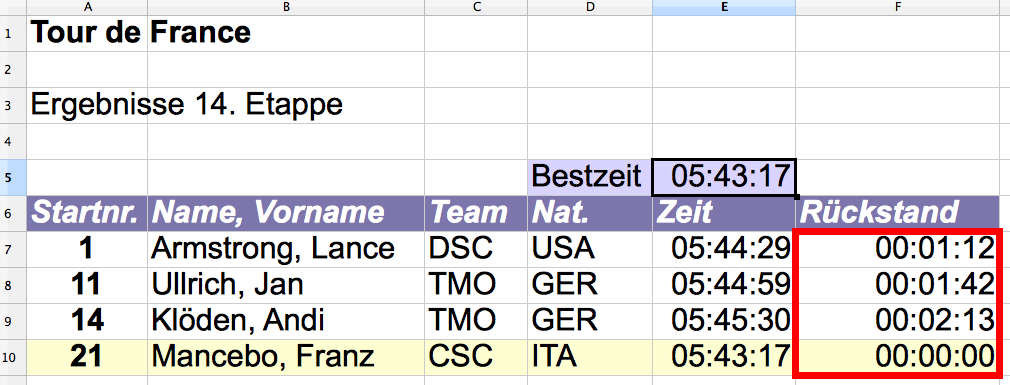

Zur Berechnung des Rückstands aller Fahrer auf den Führenden der Tour de France wird die zeitliche Differenz zur Bestzeit ermittelt:
Für die Rückstandsberechnungen in Spalte F wird jedesmal auf die berechnete Bestzeit in Zelle E5 zurückgegriffen.
Wie stellt man den Datenfluss zur Berechnung aller Rückstandszeiten in einemDatenflussdiagramm dar?
Grundwissen PDF
Grundbegriffe
Verkettung von Funktionen
Datenflussdiagramm
Datenverteiler
Zusammenhänge

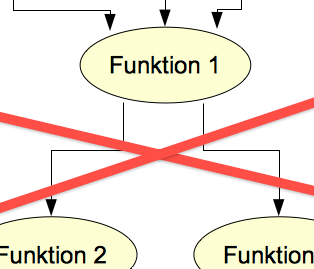

Funktionen haben in der Tabellenkalkulation (und in den meisten Programmiersprachen) nur einen einzigen Ausgabewert. Das heißt, im Datenflussdiagramm ragt nur ein Pfeil aus den Ellipsen!

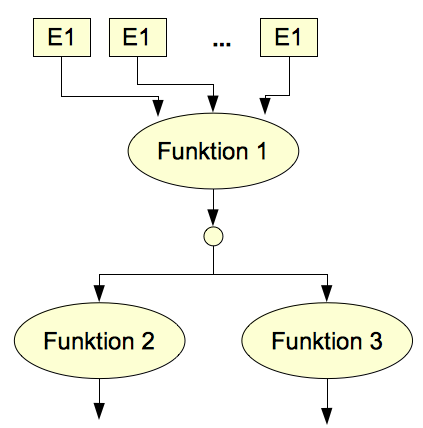

Um die Ausgabe einer Funktion für mehrere andere Funktionen als Eingabeparameter zur Verfügung zu stellen, werden Datenverteiler verwendet:
In der Tabellenkalkulation ist der Datenverteiler nichts anderes als eine Zelle, auf deren Wert ganz viele andere Funktionen über (absolute) Zellverweise zugreifen.
Aufgaben PDF
Tour de France
Zeichne das Datenflussdiagramm für das Einstiegsbeispiel (Rückstandszeiten Tour de France). Übertrage dann das abgebildete Tabellenblatt in eine Tabelle und ermittle die Bestzeit, sowie die Rückstände!
Caesar Chiffrierung
Erinnerst Du Dich an die Cäsar-Verschlüsselung? Sie verschlüsselt einen Text, in dem sie die Buchstaben des Textes jeweils um eine bestimmte Anzahl (diese Anzahl entspricht dem Schlüssel) weiter nach vorne im Alphabet schiebt.

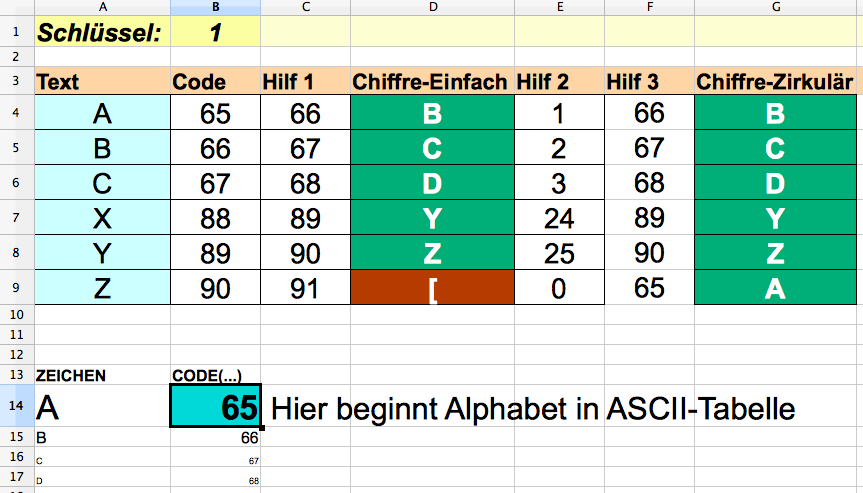

Baue in einem Datenblatt die Cäsar-Chiffrierung wie folgt auf:
In Spalte D siehst Du den ersten, einfachen Versuch der Umsetzung der Cäsar-Verschlüsselung. Diese funktioniert nicht ganz wie vorgesehen, denn für den Buchstaben „Z“ soll keine eckige Klammer als Chiffre generiert werden sondern natürlich ein entsprechender Buchstabe im Alphabet (hier im Beispiel Buchstabe „A“). Gehe zunächst trotzdem Schritt für Schritt mit Hilfsspalten vor, und baue erstmal die Einfache Version. Funktioniert diese, machst Du weiter bis Du schließlich die korrekte Lösung in Spalte G generierst!
Welche Zelle entspricht hier dem Datenverteiler?
Zeichne den vollständigen Datenfluss zur Verschlüsselung des Textes „OK“ mit dem Schlüsselwert 20 in einem Diagramm!
Wandle das Datenflussdiagramm in einen einzigen verketteten Term um! Teste ihn in Deinem Datenblatt!
